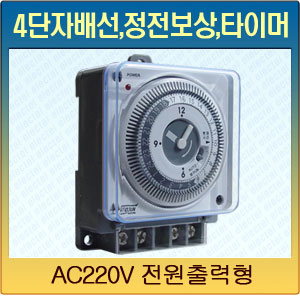

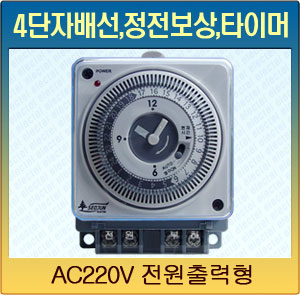

• 본 제품은 AC220V 전원출력 전용으로 사용할 수 있는 일반 아날로그식 24시간(daily) 예약용 타이머(timer) 스위치입니다.
• 배선방식은 단자가 4개로 구성되어 있습니다 ---> 입력부:2단자(AC220V), 출력부:2단자(AC220V)
• 특히 본제품은 정전보상형 타이머로 전기가 정전(AC220V전원차단)이 되어도 타이머의 현재시간은 일정시간동안 멈추지 않고 정상적으로 돌아가기 때문에 현재시간을 재셋팅 할 필요가 없습니다.
  타이머내부에 충전식 밧데리 내장되어 있으며 충전소요시간은 약120시간 이상입니다.
  정전보상시간은 약24시간입니다 (AC220V 전원이 차단될 경우 충전된 밧데리의 사용시간이 약24시간이란 뜻입니다)

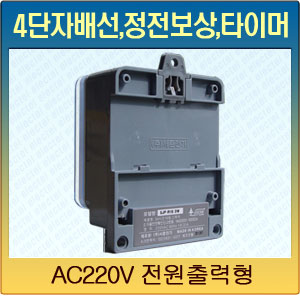

• 취부방식은 벽면부착 또는 각종 전기장치함(BOX)의 내부에 장착할 수 있는 노출형 타입 입니다.
• 각종 전기장치/조명기기 등의 켜짐시간과 꺼짐시간을 미리 예약하여 놓고 예약된 시간에 자동ON/OFF하게 하는 24시간 타임스위치(timeswitch)입니다.
  하루치를 예약해 놓으면 매일 자동적으로 반복 순환동작 합니다.
• 하루 24시간을 15분 단위로 프로그래밍(PIN셋팅)하여 원하는 시간대별로 자동ON/OFF 할 수 있고, 하루 96번의 ON/OFF설정이 가능합니다.
• 구동방식은 상용주파수로 제어하는 스테핑모터(Stepping Motor)방식이고, 켜짐/꺼짐(ON/OFF) 시간설정은 조정핀(Segment)을 이용하여 프로그램할 수 있습니다.
• 타이머 동작전원 : AC220V, 60Hz
• 접점용량 : 저항성부하16A(250V~μ cosΦ=1), Inductive:3A(Inductive란? 유도부하로 주로 모터(Motor)를 부하로 사용 할 경우입니다)
  16A(3A) 이상의 용량을 사용할 경우 필히 마그네트스위치와 조합하여 사용하십시요.
• 외형 사이즈 : (W)72x(H)89x(D)43mm

[현재시간 맞추기 및  켜짐꺼짐(ON/OFF)시간 설정방법]
